高颜值拍照利器vivo X27内部如何?拆解见真章

2019年04月09日 来源:中关村在线

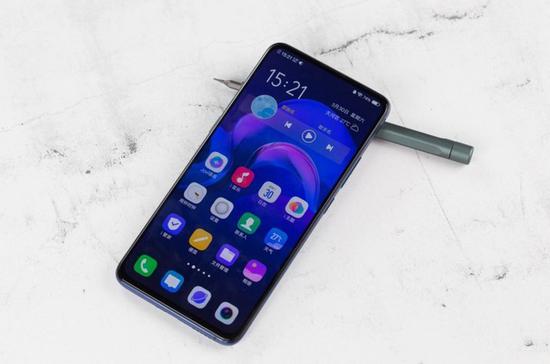

时间过的很快,转眼间就来到4月。对于智能手机行业来说,第一波春季旗舰都基本上发布完毕。那要说目前最好看的旗舰手机是谁呢?相信vivo X27肯定名列前茅,单其无“刘海”的真全面屏形态就比起其他很多旗舰领先很多,更别说升降前置摄像头以及不凸出的后置三摄设计。那么这款手机究竟内部又是一番什么景色呢?这次我们从内部下手“一睹芳容”吧!

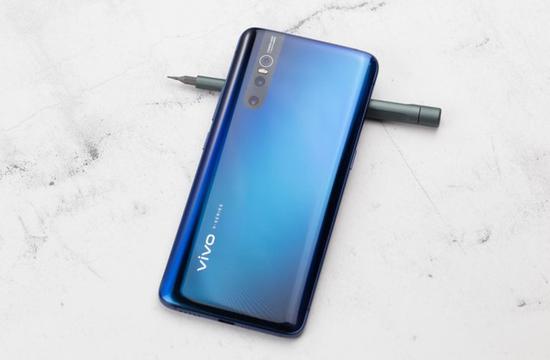

拆机工具比较日常,螺丝刀、镊子、撬棒、厚薄不同的开机片、卡针、吸盘、防静电手环和电吹风。不同的是这次vivo X27用上了更高级的子母螺丝设计,所以螺丝刀方面需要准备十字螺丝刀和一字螺丝刀。

拆机环节一:分离后盖

首先vivo X27后盖的设计非常惊艳,无论是色彩配搭还是纹理设计都非常不错,更重要的是全新三摄,是目前采用4800万像素首个没有凸出的产品。当然拆机的第一步是从分离后盖开始!

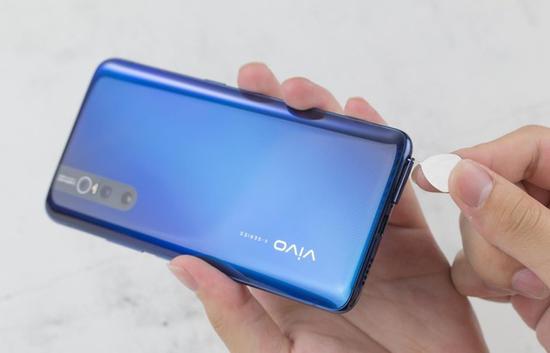

取出SIM卡托,这是老惯例。

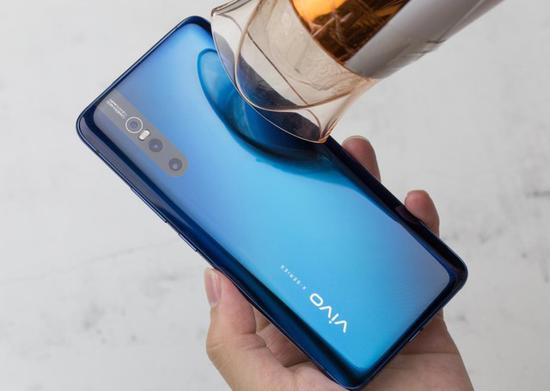

并且值得一提的是,vivo X27的后盖没有采用螺丝固定,而是使用胶水。所以需要使用电吹风对后盖进行加热,加热时长为3-5分钟。吹的时候不能一直在同一位置吹,不建议自己拆卸。如有必要,建议去官方售后找专业人士拆卸(使用专业的加热平台拆卸)。

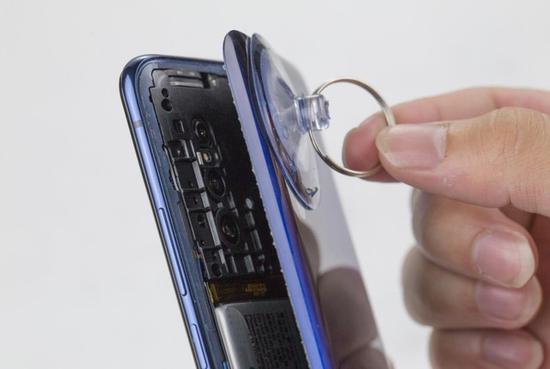

然后就可以用吸盘拆开后盖了。值得注意的是vivo X27这次在胶水上放置的还不少,电池盖很难拆。因为使用玻璃材质的缘故,所以非常容易拆裂损坏(玻璃材质),拆卸的时候需要慢一点。

拆机环节二:分离主板

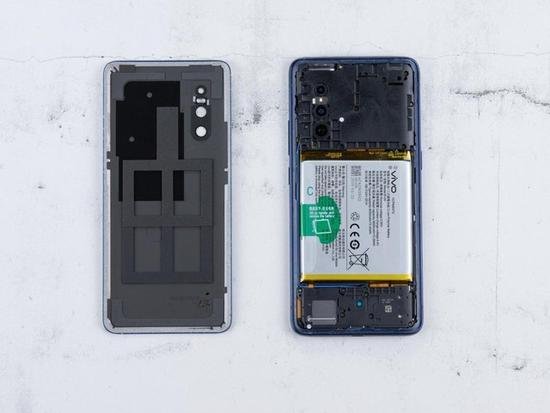

取下后盖后,就可以看到vivo X27的“真身”了,这次的vivo X27还是采用其最拿手的“三段式”设计。尤其是主板上的保护盖,螺丝非常多。

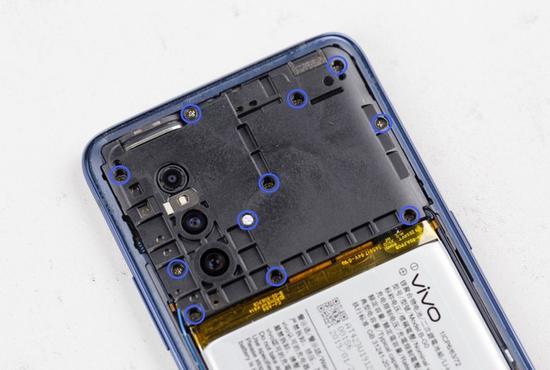

取出图中所示的13颗螺丝,即可取出支架。

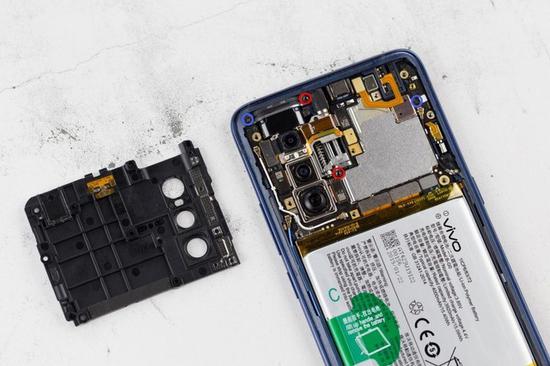

取出支架后,就可以看到vivo X27的主板、后置三摄以及让人很是好奇的升降结构。不难看到这次的vivo X27在内部堆栈非常整齐,无论是升降的布局电机,升降模组的设计、还是摄像头的堆栈都将空间利用率最大化。在这一步还需要拆卸4颗螺丝,其中两颗蓝色标记的用十字螺丝刀卸下,用红色标记的(子母螺丝)用一字螺丝刀卸下。

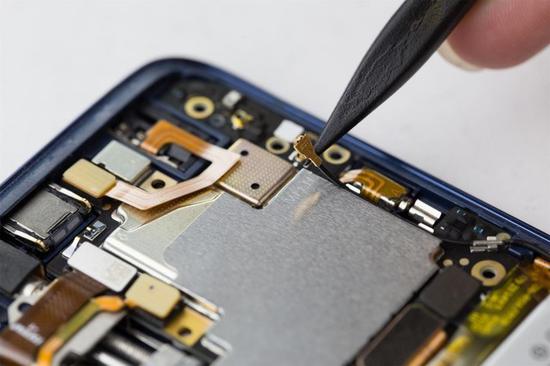

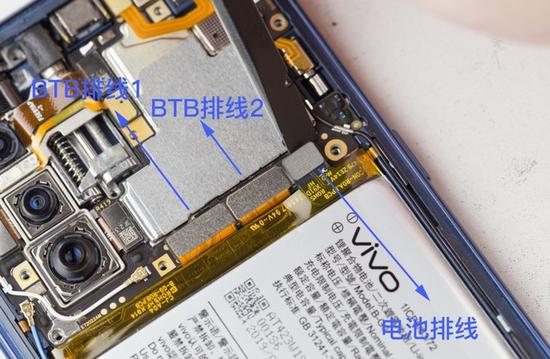

想拆下主板,先用从排线下手。因为vivo X27的设计有点复杂,排线有点多,所以一定要按着步骤来。先撬起电池排线,然后撬起两条BTB排线。

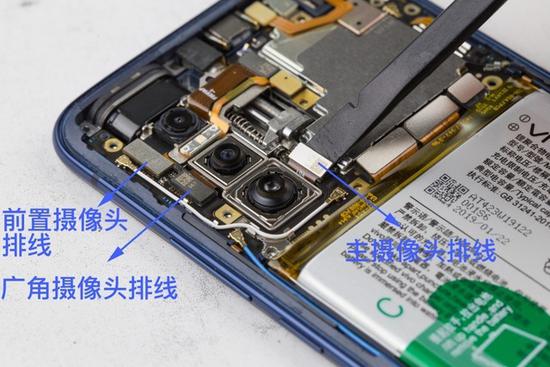

接着还要取下前置摄像头排线、广角摄像头排线以及主摄像头排线。

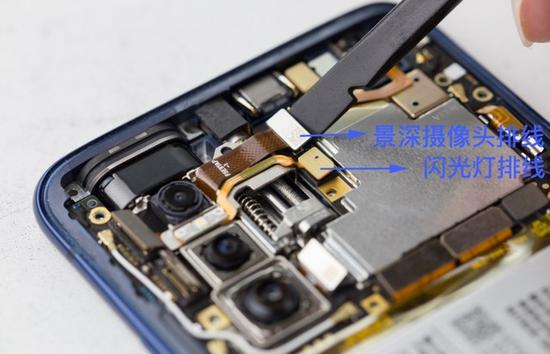

将景深摄像头排线和闪光灯排线也撬起。

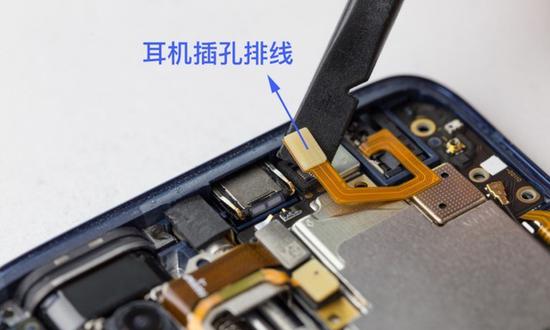

当然还不要忘记3.5mm的耳机排线。没错,vivo X27还支持3.5mm耳机。

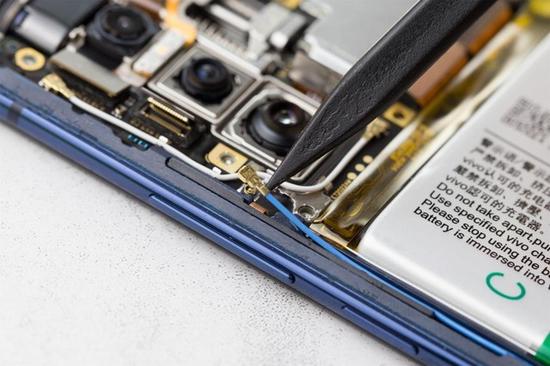

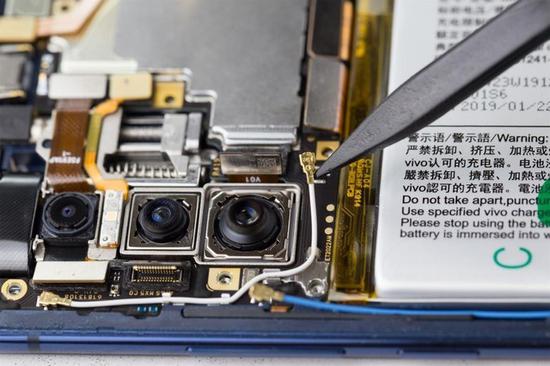

最后,将主板上的黑、白、蓝三根同轴线撬起。

其中白色的这根,需要两端都撬起后然后取出。

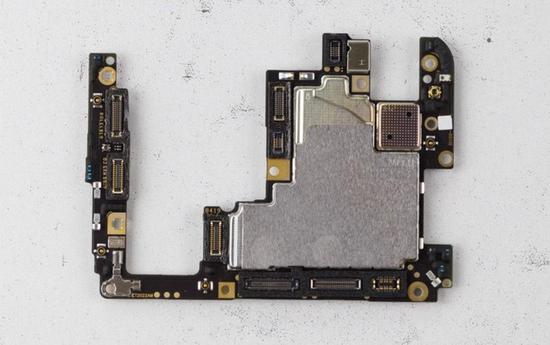

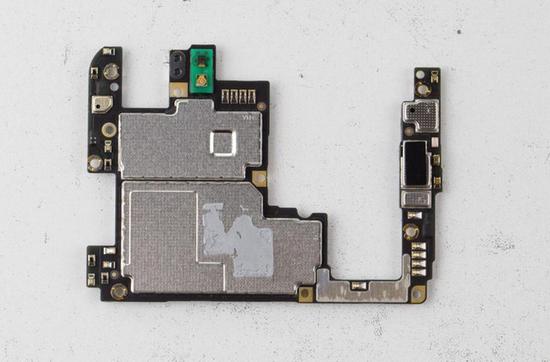

然后就可以分离出主板了。可以看到这次vivo X27的主板其实不算大。密密麻麻的都是接口,业内的传统金属屏蔽层也少不了。并且为了散热,vivo还为其放置了导热硅脂。

拆机环节三:分离电池

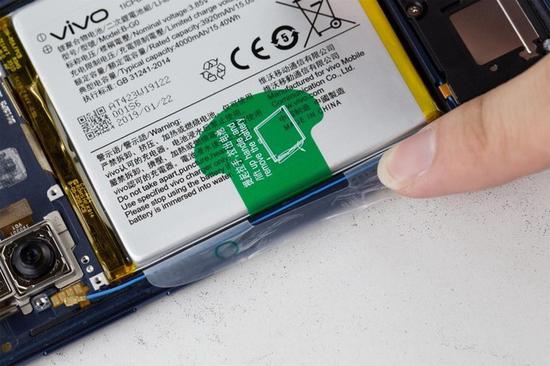

vivo X27的电池分离非常简单,先把透明C层拉起、压到另外一侧。

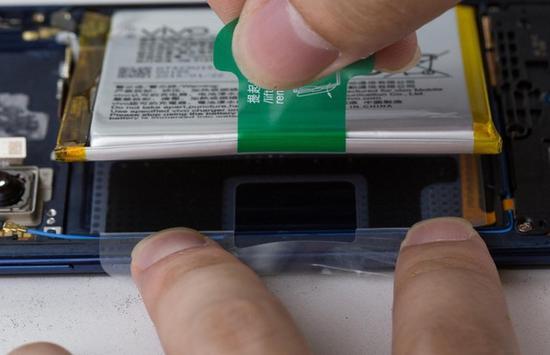

然后按住C层,一只手用力拉起提手往上提,即可拉出电池。拆卸电池其实是有风险的,尽量去官方售后拆卸,即使自己动手也切记不要动用尖锐工具撬电池

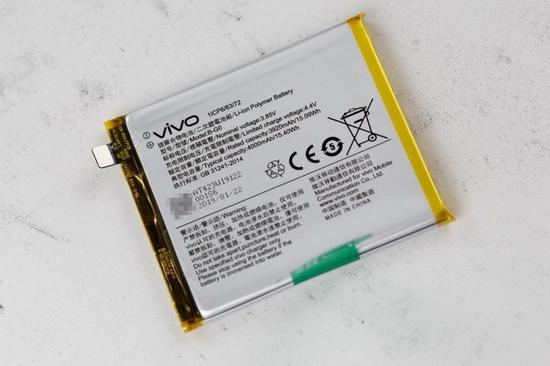

电池容量为4000mAh(典型电容量),为此vivo X27的续航也不用担心。

拆机环节四:拆除前后摄像头

对于一般手机来说,拆下前后摄像头的过程都比较简单!但是vivo X27则不一样,尤其是升降式前置摄像头,结构甚是复杂。

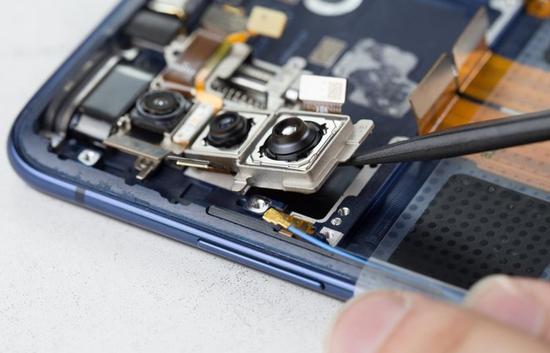

先拆vivo X27后置三摄,可以看到做工细节上非常不错,主摄和超广角摄像头为一个模块,都使用金属框进行固定。

虚化摄像头和闪光灯为单独设计,拆下也比较轻松。

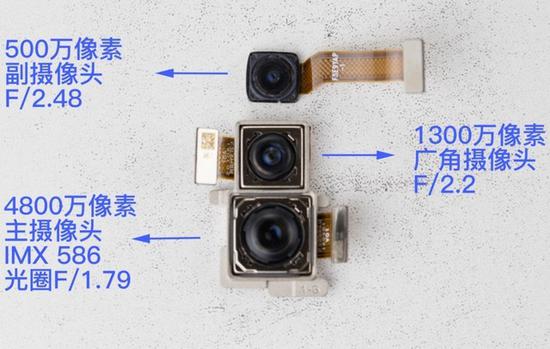

其中vivo X27的超高清主摄“个头”最大,采用索尼IMX586传感器,拥有4800万像素,光圈也达到了F/1.79;其次是超广角摄像头,为1300万像素,光圈为F/2.2,拥有120°取景视野;然后是500万的景深摄像头。

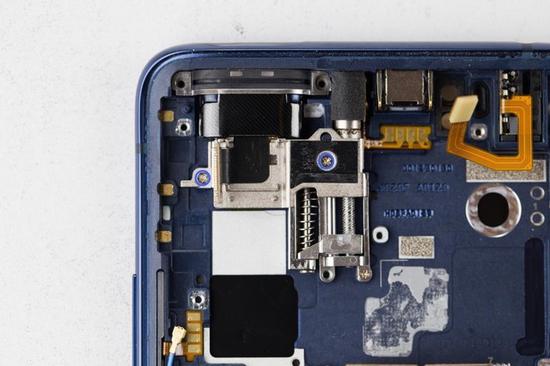

下面要拆的就是vivo X27最“迷人”的部分,升降式前置摄像头。由此可以看到vivo X27的前置升降模块有多大。vivo官方称其为“云层多焦摄影模组”。可以说这设计是最合理也最巧妙的的堆栈布局,使得X27的机身厚度与这些电子元件达到平衡。先卸下图中所示的两颗螺丝。

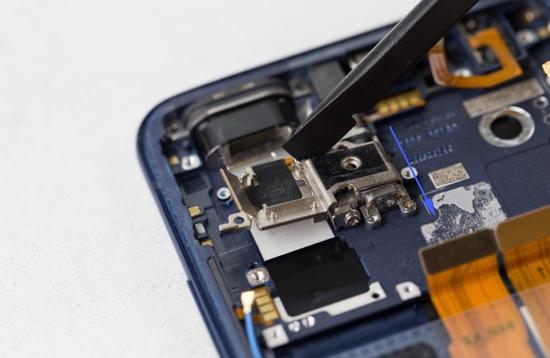

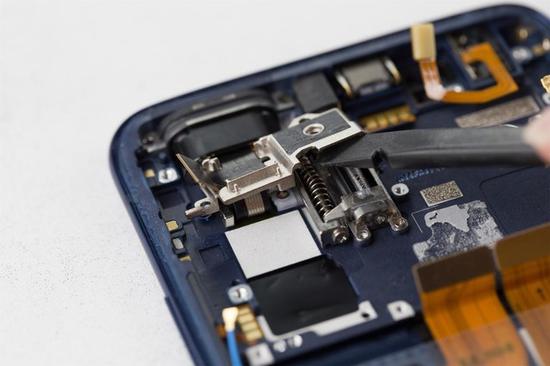

顶起固定支架。

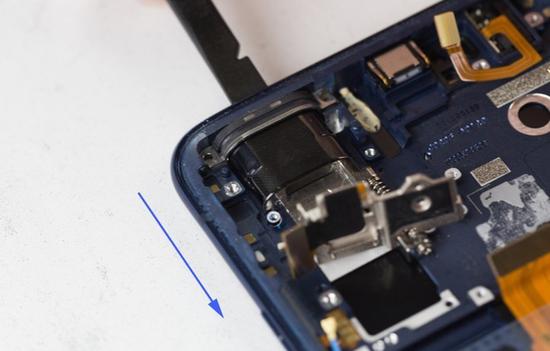

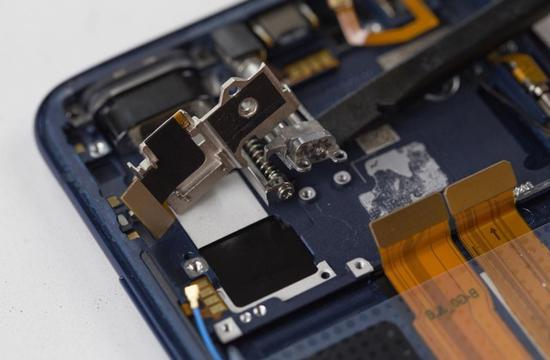

然后将支架往箭头方向推动一点,让它不再顶住前置摄像头即可。不要用力过猛,这里有脆弱的排线。

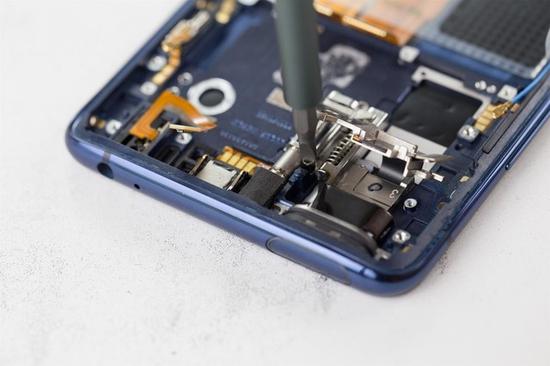

然后使用一字螺丝刀,将这颗子母螺丝卸下。

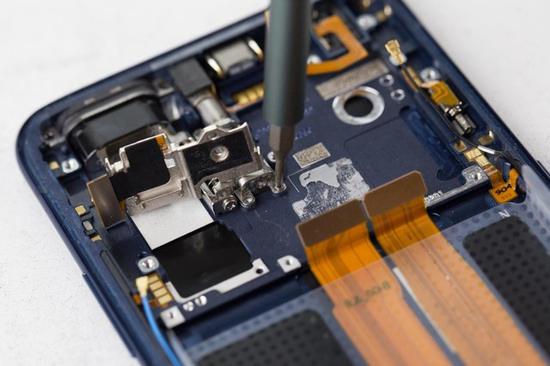

用十字螺丝刀,将这颗螺丝卸下。

接着就可以拆下步进电机模组。

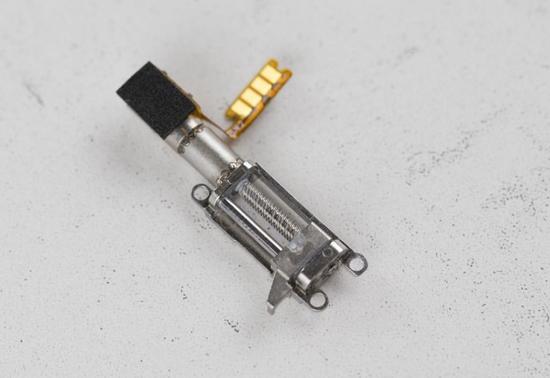

可以看到这次的步进电机的螺旋结构更长,预计供应商还是日本的Nidec。

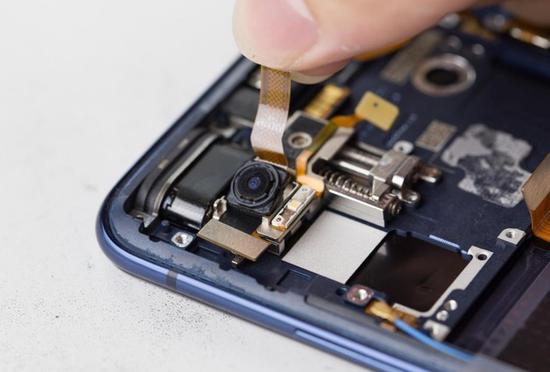

然后使用撬棒,沿着箭头方向,将前置摄像头顶出固定框,将整个前置升降模块分离出来。

这次的vivo X27前置摄像头为1600万像素,光圈也达到了F/2.09。并且可以看到vivo X27的升降模块在形态上和去年的vivo NEX前置摄像头上不一样。不是以往的“直上直下”推动设计,而是通过步进电机结合弹簧结构共同完成,也就是说X27的升降前置摄像头结构更长,并且由于马力更大、结构更科学,速度也提高到了0.68秒。基本上使用没什么影响。
